ホイール修正・リフレッシュ・リメーク・全国対応のカスタム専門プロショップ オートサービス西

お電話かメールでお気軽にお問い合わせください。 0995-65-7225 営業時間  9:30~19:30 定休日:日曜・祭日

メールでのお問い合わせ

仕上げ実績・ブログ - アルピナ

2019.11.26

アルピナ18インチ鋳造(CAST)バレル3次元研磨ノークリアー

アルピナ18インチ鋳造(CAST)バレル3次元研磨ノークリアーです。

バレル研磨機でいきなり2次元研磨や3次元研磨になる訳では有りません。・・・バレル研磨前の手磨きがそのまま2次元研磨&3次元研磨に反映されますので2次元研磨はデザイン構造に関係しませんが3次元研磨はデザイン構造でお値段が大きく異なります。

素地磨きの「バレル研磨・BBFバフ・ブラッシュド」や磨きをベースとする「化研光輝アルマイト・クロームメッキ」など「曲り・ガリ傷」の有無より「虫食い・陥没・腐食」の有無と日本製と海外(中国製)など生産国で仕上がりが大きく左右されます。

アルピナ18インチ鋳造(CAST)バレル3次元研磨パウダーアクリルクリアー


埼玉県のお客様・・・インリム割れ有りのアルピナ18インチ

特殊なバルブですのでバルブ脱着に専用アダプターが必要な為、専用アダプターも同封お願いします

鍵付きセンターキャップとエンブレムの分解と組付け面倒なセンターキャップです。

塗装剥離~ブラスト研磨

塗装剥いで発見インリム割れ有り

塗装剥いで発見インリム陥没、穴発見・・パテ埋め補修されてました。

インリム割れと陥没、穴の溶接修理

インリム割れと陥没、穴のハンド研磨形成・・・何処を治したのか判らないように修理するのが本来のインリム割れ修理です。

よく有るインリム割れ溶接糞団子残し修理・・・強度確保が理由らしいですが? 溶接団子部や団子横に再クラックが入り何の根拠の無い素人だましの単なる手抜き修理!
何よりも見た目が不細工でレア物や高額ホイールなど商品価値も無くなります。

インナーリムから側面リム研磨

3次元ハンドアクション研磨・・・3次元研磨はデザイン構造によりこの工程が全体の5~7割を占めます。

湿式バレル荒研磨から当社独自の乾式バレル中研磨

3次元ハンドバフ研磨

ホイール同様のセンターキャップ剥離~ハンド3次元研磨

センターキャップのハンド3次バフ磨き

センターキャップのバレル3次元研磨完成

バレル3次元研磨ノークリアー完成!

水槽購入のバレル研磨でインナーリムから側面リムはついでに磨かれ綺麗になります。

2次元研磨はデザイン構造に関係しませんが3次元研磨は20本スポークの5本の4倍手間が掛かります。

3次元研磨は20本スポークの5本の4倍手間が掛かります。

3次元ハンド研磨がそのままバレル3次元研磨に反映されます。

20本スポークのサイドフル面研ポリッシュバレル3次元研磨磨
●ノークリアー(パウダークリアー無し)の特性●
【ノークリアーの利点】
1・アルミ素地磨き状態のため素材そのものの光沢輝きが表現出来る
2・一部の傷補修や少々の傷消しはサンドペーパーとコンパウンドさえあればユーザー自身でリペアー可能
3・普段から小まめに洗浄、磨き、ワックス掛けメンテすれば光沢が永く維持出来る
4・曲りガリ傷修理の際にクリアー剥離が無いめ修理と磨で終わるため短納期で修理ランニングコストが安くなる
5・塗装が無いため塗装の変色、剥げなどの概念が無い
【ノークリアーの欠点】
1・アルミ素地剥き出しのため傷が付き易く雨泥で酸化白ボケし易い
2・塩風の有る海岸沿い、火山灰が降る地域、雪国で凍結剤を使う地域などは特に腐食を起し易い
3・水や泥が付いてそのまま放置すればシミ、腐食の原因となり普段のメンテナンス(洗浄・ワックス・磨き)など週2回以上の磨きメンテが常に必要となる
4・クオリティの維持は使用条件化や普段のメンテナンスの有無に左右される
※ノークリアーメンテについてはこちら http://www.243ok.com/menu/noclearmente/
●オンクリアー(パウダークリアー有り)の特性●
【パウダークリアーの利点】
1・素地ポリッシュにパウダークリアーコーティングされているため洗車水洗い程度で済む
2・パウダークリアーは量産新品の軟弱な一液型溶剤クリアーと違い「密着性・褪色耐UV性・耐熱性・頑丈肌」など総合的な耐久性UPが期待出来る
【パウダークリアーの欠点】
1・磨き込んだ鏡面研磨光沢がクリアー塗装により鏡面光沢の落ち艶引き感がやや起きる
※例・・鏡にクリアーを塗れば映り込みが弱くなりボケ感が出るのと同じ現象
2・曲りガリ傷修理の際にクリアー剥離代が伴い修理後に全面再クリアー代も掛かるためノークリアーより納期や修理ランニングコストが高くなる
3・パウダークリアーとは言え経年劣化やガリ傷、角部からアルミ素地とクリアーの間へ水が浸入してに白シミ、ミミズシミ、塗装の浮きがいずれ起こる場合が有る
4・ユーザー自信で部分傷補修が出来ない
※傷、シミの入った箇所を研磨してもクリアーが剥げるだけでアルミ素地が出て却って不格好な仕上りになる
●ノークリアー&オンクリアー総括●
ノークリアーは磨きメンテが面倒ですが、メンテ次第で光沢クオリティーが永く維持出来てユーザー自身でリペアー可能である
オンクリアーはメンテ不要ですが小傷から水侵入白錆びや曲りガリ傷が入れば一旦クリアーを剥ぐ必要が有りユーザー自身で磨きリペアーが出来無い
塗装や再磨きによるリフレッシュ・リメークは肝心要の曲り、ガリ傷修理が出来てからの話しです。
以前当社でバレル研磨したお客様へ!曲りやガリ傷をつけてしまっても低価格で完璧な修理をしてまたピカピカに蘇えらせますので少々のダメージは心配いりません。 アフターケアーは安心してお任せください。
4本フルリフレッシュ・リメークに限り送料往復無料キャンペーン中!
お問い合わせやお見積もりは会社メール nishi@243ok.co.jp  の方へお願いいたします。
メール送受信のお願い・・携帯からのメールでは一部「受信制限、返信不能、文字化け」などが有り電話番号が明記されないと、こちらから連絡の取り様が有りませんので必ず電話番号明記の上お願いします。返信不能な場合はこちらからお電話いたします。
営業時間:9:00時~9:00時
定休日:日曜祝祭日
電話番号 0995-65-7225
  (有)オートサービス西

2016.01.13

アルピナ/21インチとTE37/18インチの1Ps丸塗りパウダーコート

アルピナ21インチは全面ガリ傷修理からパウダーグロスブラックベースの溶剤カラー&溶剤硬質クリアー仕上げでRAYSTE37/18インチの方は曲りガリ傷修理無しでパールの入ったパウダーPerlnachtblauからパウダークリアーによるパウダーコートフィニッシュです。

パウダーコートの上に溶剤カラー&クリアーをで仕上げる場合はパウダーコートはベースの役目となり最終塗膜肌は溶剤の特性になります。

溶剤カラーはガン吹き(液体)のため無限大のカラー調色が可能ですがパウダーコートは粉(個体)のため調色が出来ないのが最大の欠点では有りますが「素地への密着性、耐色性、耐光性・耐熱性・樹脂膜の頑丈肌」など耐久性がパウダーコート最大の売り特徴です。

カラー調色が無限大で色見、色調、レベリング重視なら溶剤カラー塗装の選択となり、ある程度の色見、色調は犠牲にしても耐久性重視ならパウダーコートがお勧めです。溶剤もパウダーも一長一短が有りますので目的や使用条件に応じてご判断ください。

アルピナ/21インチとTE37/18インチのパウダーコートベース&パウダーコートフィニッシュ

その1・・アルピナ21インチ/パウダーグロスブラック&溶剤カラー&クリアー

兵庫県のお客様・・・4本ガリ傷だらけのアルピナです。
どうすれば4本全部ガリ傷が入るのか不思議ですネ!

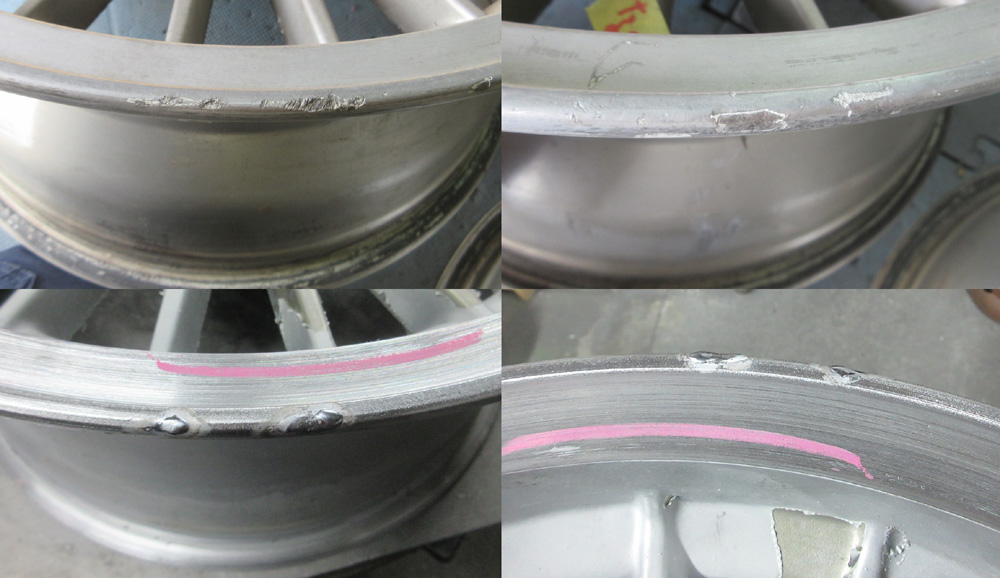

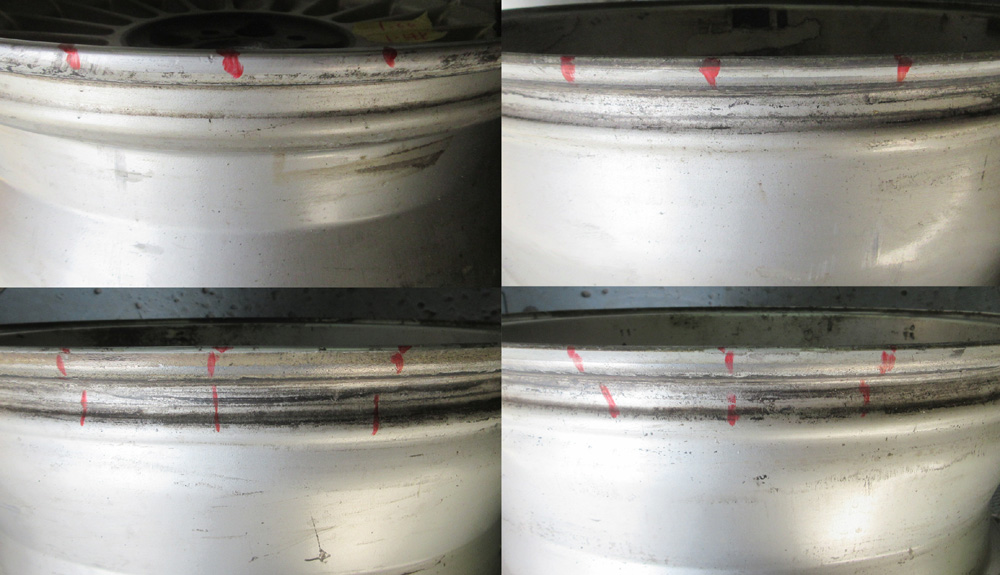

2本は全周ガリ傷で2本は半周のガリ傷有りです。


大きな衝撃干渉によるガリ傷ですので同然リムが押されて曲がっています。


リム1周の肉盛り溶接


ガリ傷半周や一部傷の肉盛り溶接


フィンの突起が有る構造のため回転研磨機で研磨出来ない難儀な構造のため研磨形成は全て手作業です。
4本全部ですのでここが一番手間と時間が掛かります。


ハンド研磨形成が終わればここからは普段通りブラスト研磨してハンドアクション研磨からバレル研磨にかけます。


パウダーグロスブラックの静電噴射!


インナーリムから側面リムをマスキングしてデザイン天面(フェイス)部のみ溶剤カラー&溶剤クリアーで仕上げます。

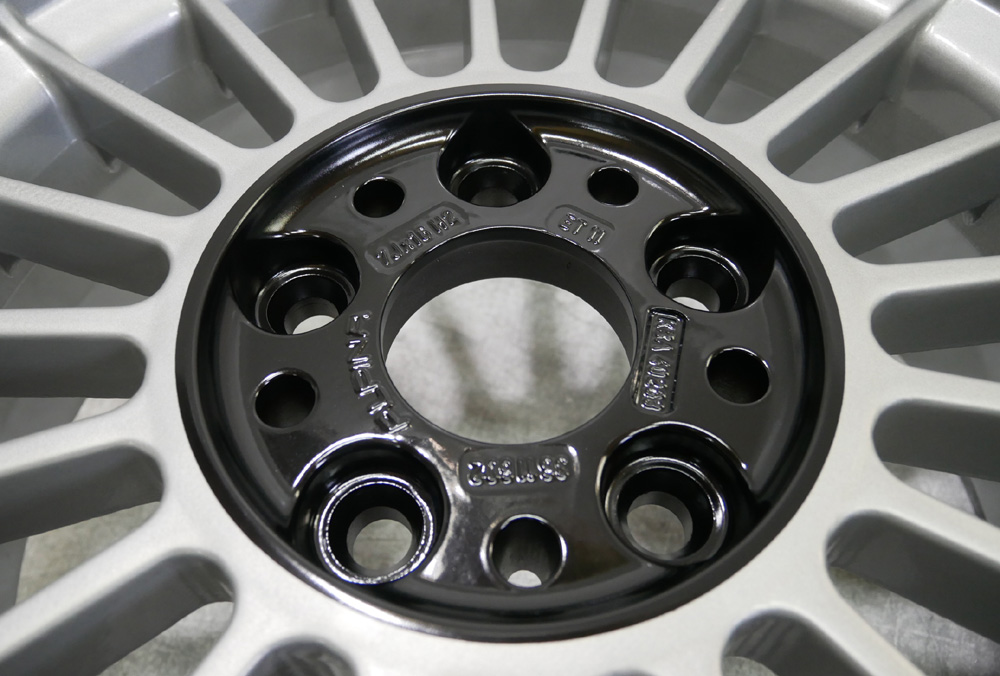

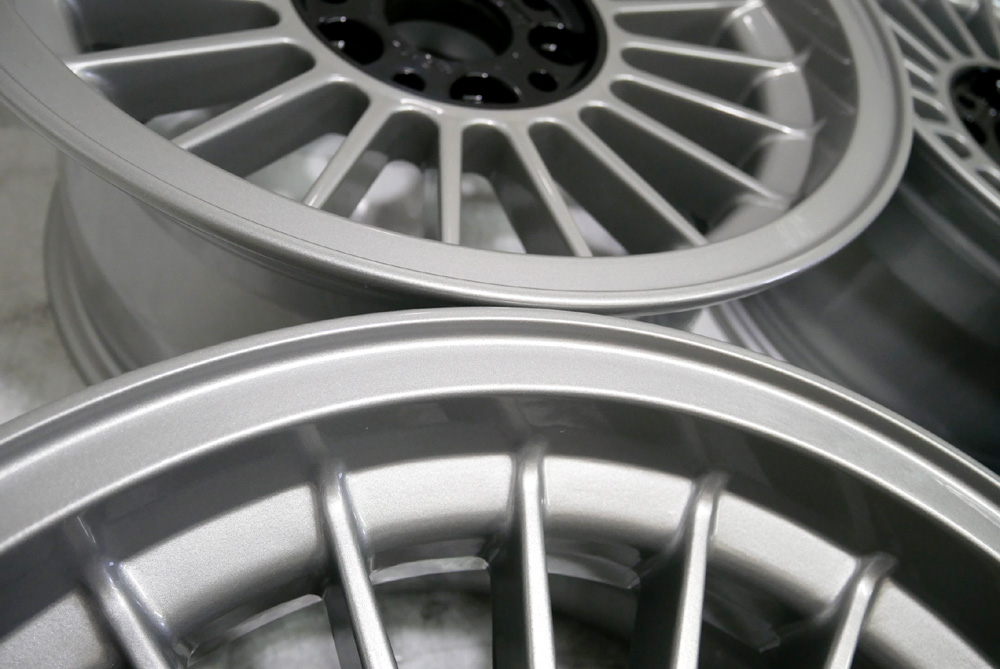

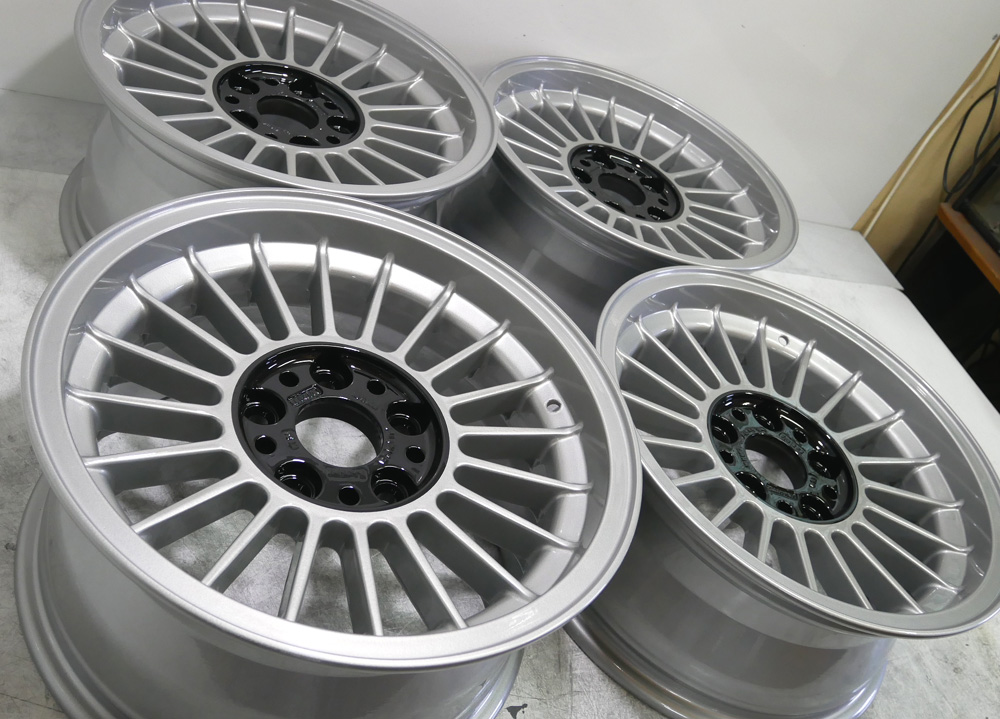

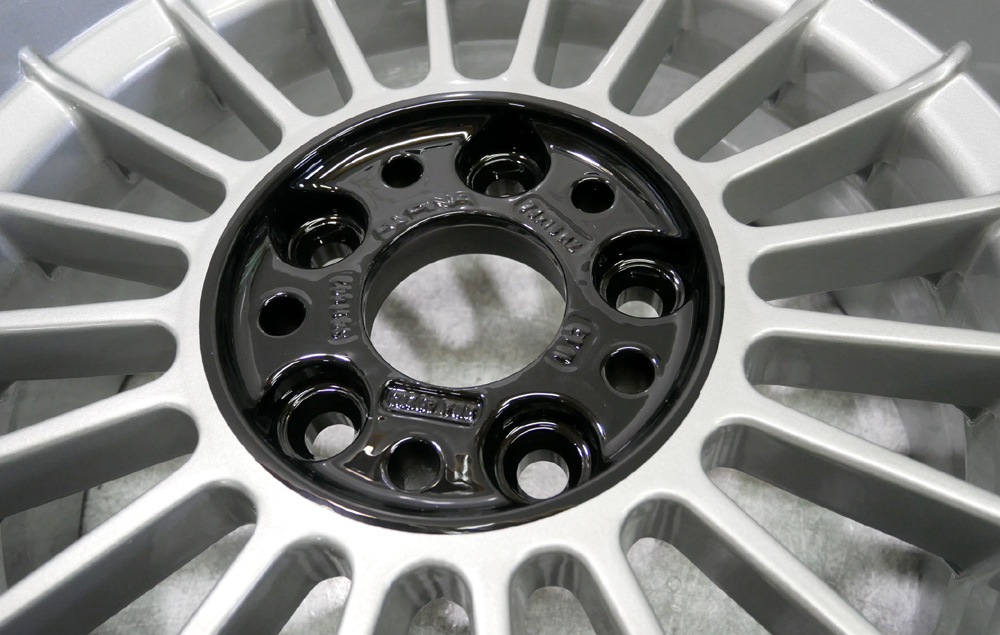

最終仕上げは溶剤クリアーで完成です。


外車は特にパットカスが付き易いためそれを防ぐために「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い・黒は汚れが目だたない」などの利点でデザイン天面(フェイス)は溶剤でもインナーリムから側面リムは先塗りのパウダーコート肌を残す理由です。


リムやスポーク一部のガリ傷肉盛り修理した箇所ですが修理こそが一番重肝心要です。
※パテ埋め補修ならわざわざ当社へ依頼しなくても素人でも出来ます。


削り込みやパテ埋め補修など一切行っていません。それはホイール修理屋としてのプライドです。


アルピナのパウダーコートはあくまでもベースの役目となり最終塗膜肌は溶剤の特性になります。


その2・・RAYSTE37/18インチ/パウダーPerlnachtblau&パウダークリアー

宮崎県のお客様・・2回目のオーダーですが今回は修理無しの程度良好なTE37です。
以前も頂いたTE37はかなり酷い修理からのパウダーコートでした。前回施工
http://www.243ok.com/blog/2013/12/23130/


修理工程が有りませんのでいきなり塗装の剥離からブラスト研磨


さらに面出しのためにバレル研磨


1コート目のややパールの入ったPerlnachtblauの静電噴射!


メタリック系やパール系のパウダーカラー1コートでは光沢が無くやや暗い表現となりますので2コート目のパウダークリアーを塗らないと本来の質感、光沢感の表現が出来ません。


2コート目のパウダークリアーの静電噴射!


1コートパウダーカラーとはがらりと雰囲気表現が変わりました。


裏リムは普段汚れっぱなしでメンテ掃除が出来ませんので「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い」などの利点からインナーリムから側面リムまでの丸塗りのパウダーコートはより効果的です。




凝視して見て無いと解りにくいですが若干のパールが入ったパウダーブルパールになります。


・・パウダーコート再塗装の工程・・

1・曲りガリ傷修理~2・塗装剥離~3・ブラスト研摩~4・天面ハンドアクション研磨~4・インナーリム側面リム専用回転研磨~5・バレル荒研磨~6・脱脂~7・化成処理~8・160℃以上空炊き~9・パウダー1コート~10・パウダークリアー(オプション)
パウダーコートに限らず再塗装は前処理、下処理が命です。


装着写真を頂きました。

パウダーコートフィニッシュは曲り、ガリ傷の有無より腐食の有無程度の方が最重要です。

※曲り、ガリ傷修理など完全な修理をしてからのパウダーコートですのでそれらは問題としませんが、パウダーコートは腐食の有無でパウダーの「可・不可」と仕上がりが影響されます。


再塗装や磨きによるリフレッシュ・リメークは基本土台となるホイール修理が出来てからの話しです。

4本フルリフレッシュ・リメークに限り送料往復無料キャンペーン中!

お問い合わせやお見積もりは会社メール nishi@243ok.co.jp  の方へお願いいたします。

メール返信のお願い・・毎日多くのメール問い合わせのため随時回答返信が出来ない場合や携帯からのメールは一部返信不可や文字化けなどが有りますので3~4日たってもこちらからの返信メールが無い場合は直接お電話ください。

TEL0995-65-7225(日平日AM9:00時~PM19:00時)にお願いします。日曜祝祭日はお休みです。



  (有)オートサービス西

2015.07.01

ALPINA&AMGパウダーコートベースからの溶剤仕上げ

ALPINA&AMGパウダーコートベースからの溶剤指定カラー仕上げ!

パウダーコートは調色が出来ませんのでボディーカラー同色やカラーNO指定の場合は近似のパウダーコートベースからの溶剤カラー仕上げになります。

何のためにパウダーコートをベースにするのかは溶剤より地金への密着性が高い事とブレーキダストが付きやすい外車などは熱に強いパウダーコートはブレーキダストが付きにくく汚れ落ちが良くなるなどメンテがし易く耐久性が良いためインリムへのパウダーコート肌残しをする拘りの作業です。

新品同様で上塗り可能な場合はいきなり溶剤カラーでも構いませんが塗装を剥いで無垢の状態からの再塗装の場合はベースにパウダーコートをした方がよりベストな塗装方です。



ALPINA&AMGパウダーコートベースからの溶剤仕上げ

その1・・ALPINAパウダーシルバーベースから溶剤指定シルバー塗装



茨城県のお客様・・・それなりに退色劣化はしていますが見た目程度が良いALPINAです。しかし・・・「塗装が剥げない、バルブが外せない、バルブ穴が無いため吊るし作業が出来ない」など難問が多い厄介なホイールです。







剥離ブラスト研磨・・海外鋳造ホイールは荒肌を隠すためにプライマーを分厚く塗って有るため剥離に時として三日三晩かかる事が有ります。

バルブは当然全て外しますがこのバルブは特殊工具がいるらしくそれをお持ちでないため今回バルブはつけたままの作業となりバルブが邪魔で作業しにくいです。









インナーリムから側面リムからキャップまで全面研磨







鋳物肌が荒いため念のためバレル研磨で肌合わせ

※海外製の鋳造(CAST)ホイールは剥離から下処理に国産鋳造の3~4倍以上手間がかかります。







バルブ穴が無いため吊るす事が出来ない厄介な構造で専用治具で造り浮かした状態でのパウダーコートの塗装になりました。

剥離からパウダーまでかなり面倒で手間暇のかかるホイールです。

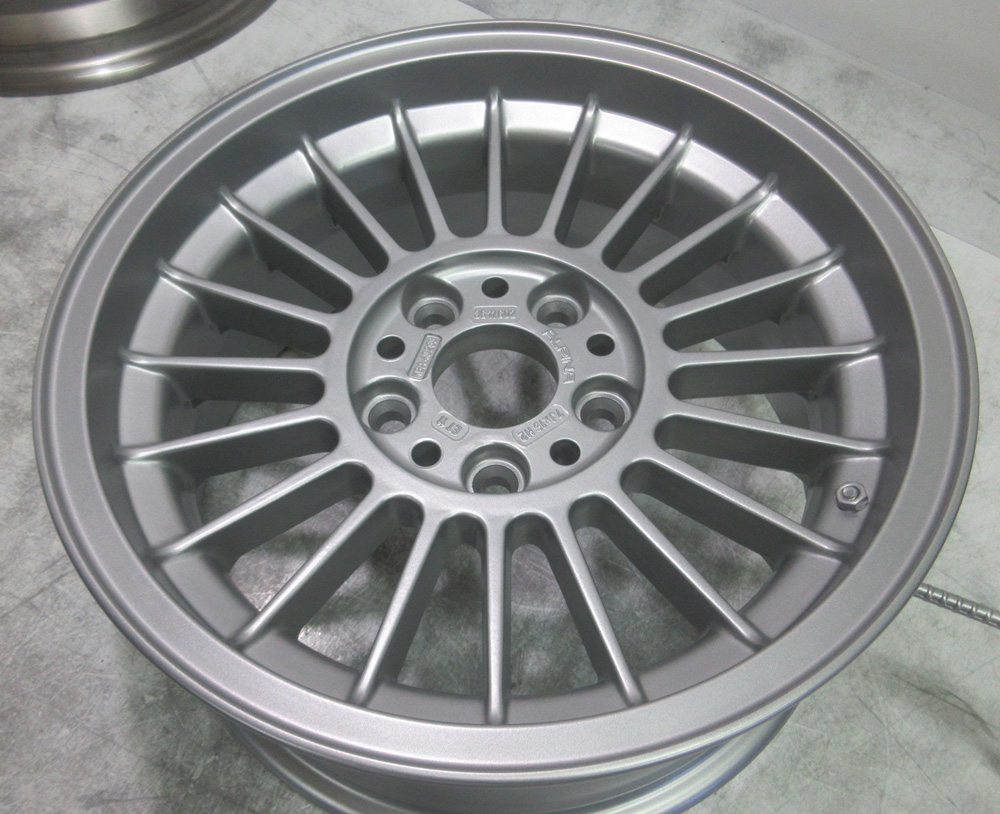

浮かした状態で無事パウダーシルバー丸塗りの完成!







インナーリムから側面リムはパウダーコート肌を残すためにマスキングしてデザイン天面をサイディングして溶剤シルバーを塗ります。







パウダーシルバーフィニッシュの場合は最終のトップコートもパウダークリアーが塗るれますが溶剤カラーの場合は最終のトップコートも当然溶剤クリアーになります。





裏リムは普段汚れっぱなしでメンテ掃除が出来ませんので「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い」などの利点からデザイン天面(フェイス)のみ溶剤指定カラー塗装でインナーリムから側面リムはマスキングによる拘りのパウダーコート肌残しです。









塗装のレベリングの良さや無限大のカラー表現はパウダーコートでは表現できないガン吹き溶剤カラーならではの最大の特技利点です。







指定カラーや拘りカラーの場合多少の塗装肌は弱くても調色可能な溶剤カラーとなり、ある程度の色調は犠牲として耐久性を重視するのならパウダーコートカラーとなりますのでどちらをとるかはお客様でご判断ください。





その2・・AMGパウダーシルバーベースから溶剤指定シルバー&リムポリッシュ



神奈川県のお客様・・・後塗りされたガリ傷有りのAMGです。

修理ついでにパウダーコート&溶剤カラーからリムポリッシュします。







ガリ傷肉盛り修理・・・・海外モノ鋳造ホイールは不純物が多く金属組織が荒いためため素材自体の巣穴から湧きが出るため溶接修理はその巣穴との戦いです。







リムガリ傷修理してブラスト研磨







荒い砂肌消しのためハンドアクション研磨で平滑出し

海外モノ鋳造ホイールは地金の肌が荒いためそれを平滑にするためにプライマーやサフをぶ厚く塗って有ります。







パウダーシルバー静電噴射!







溶剤カラーのベースとなる丸塗りのパウダーシルバー







インナーリムから側面リムへ溶剤シルバーが被らないように拘りのマスキングしてデザイン天面のみサイディングして指定カラーのブリリアント溶剤シルバーでお化粧塗装をします。







先塗りのシルバー塗装を剥ぎながらリムポリッシュしてデザイン天面丸塗りの溶剤クリアーを塗って完成です。







溶剤シルバーからのポリッシュ磨きですのでポリッシュ面のオンクリアーも当然溶剤クリアーになります。







裏リムは普段汚れっぱなしでメンテ掃除が出来ませんので「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い」などの利点からデザイン天面(フェイス)のみ溶剤指定カラー塗装でインナーリムから側面リムはマスキングによる拘りのパウダーコート肌残しです。







デザイン天面(フェイス)はベンツボディーカラー同色の溶剤ブリリアントシルバー

デザインフェイス面に関してはパウダーシルバーか溶剤シルバーかの違いは強度重視かビジュアル重視かの選択です。







最終仕上げが溶剤シルバーで無くパウダーシルバーフィニッシュの場合はポリッシュした後のクリアートップコートも丸塗りのパウダークリアーが可能です。



再塗装や磨きによるリフレッシュ・リメークは肝心要の曲り、ガリ傷修理が出来てからの話しです。

メール送受信のお願い・・携帯からのメールでは一部「受信制限、返信不能、文字化け」などが有り電話番号が明記されないと、こちらから連絡の取り様が有りませんので必ず電話番号明記の上お願いします。返信不能な場合はこちらからお電話いたします。

電話受付:平日AM9:00時~PM19:00時 ※日曜祝祭日はお休みです。

電話番号 0995-65-7225



 (有)オートサービス西

2015.01.24

BMW用アルピナTRXインチ規格リム制作からのリフレッシュ・リメーク

35年前の海外製のホイールで14インチでも15インチでも無い特殊サイズTRXミリ単位規格のホイールのためこれを修理リフレッシュしてもタイヤが無いとただの飾りオブジェになってしまうため現品のディスクに合してインチ規格のリムをワンオフ制作して15インチに造り直し復活したアルピナの紹介です。





BMWアルピナTRXリムからインチ規格リム制作リフレッシュ・リメーク



宮城県のお客様・・・分解された状態で送って来た14インチでも15インチでも無いTRXのミリ単位のリムのアルピナです。







海外サイトからの中古輸入らしくレベルの低い大雑把な修理で薄っぺらいパラペラのリムに変わり果てています。どの道このミリ規格のリムサイズではタイヤが無いため廃棄処分です。







ディスクはまあまあ程度が良かった事が幸いしてこのディスクを基準としてインチ規格リムへの勘合加工からアウト&インリムの3Psをワンオフで造ります。







ディスク部は塗装剥離してから削れ部分は肉盛修理します。

パテ埋め補修からの塗装はいたしません。







このディスクにはリムとの勘合溝など無く単にピアスボルトだけで位置決めしてあるようです。







ワンオフ制作の15インチ規格のリム内径にぴしゃりと合うようにディスクの勘合加工です。これでリムの中心位置ずれは起きません。







ピアスボルトの受け案内穴開け加工してからブラスト研磨してアクション研磨で塗装の前処理をします。







最終仕上げが溶剤カラーですのでベースも溶剤ベースを塗ります。







イン&アウト計8枚15インチx7Jのワンオフ(一品物)リム制作完成!

アウトリムはBBFバフ研磨から光輝アルマイトでインリムはバフ研磨無しの白アルマイトになります。







35年前当時のアルマイトと違い進化した現代の光輝アルマイトの15インチアルピナの完成です。

古いアルマイトのホイールで腐食の有るリムへ再アルマイトしても腐食痕が残るため腐食の有る再アルマイトは不可です。







アウトリムとインリムのシーリング直接結合のオーバーヘッド3Psになります。







ディスクの荒目の砂肌感は当時のまま再現塗装してあります。







新規15インチのリム内径合わせのディスクの勘合加工からリムワンオフ制作してアルマイト処理まで施し新たなピアスボルトの穴開け加工など多種の専門業者の連携も有り完成まで3ヶ月以上かかり35年前のアルピナのミリ規格がインチ規格のホイールとなり復活しました。





4本フルリフレッシュ・リメークに限り今年も送料往復無料キャンペーン中!



お問い合わせやお見積もりは会社メール

nishi@243ok.co.jp  の方へお願いいたします。

お電話でもお気軽にお問い合わせください。

TEL0995-65-7225(平日AM9:00時~PM19:00時日・曜、祭祝日はお休み)



(有)オートサービス西HPはこちら

2012.04.11

BMW用ALPINAパウダーコートから溶剤シルバーメタ再塗装

溶剤系の再塗装など上塗り塗装が可能で比較的簡単にどこでもやっていますので何て事のない塗装仕上げに見えますがホイール修理とリフレッシュ・リメークを専門とするお店ならではノウハウと専用機器設備を生かした加工で剥離研磨から始まりパウダーコートをベースとして手間隙掛けた再塗装の紹介をいたします。





BMW・ALPINAパウダーコートから溶剤ウレタンシルバーメタ再塗装

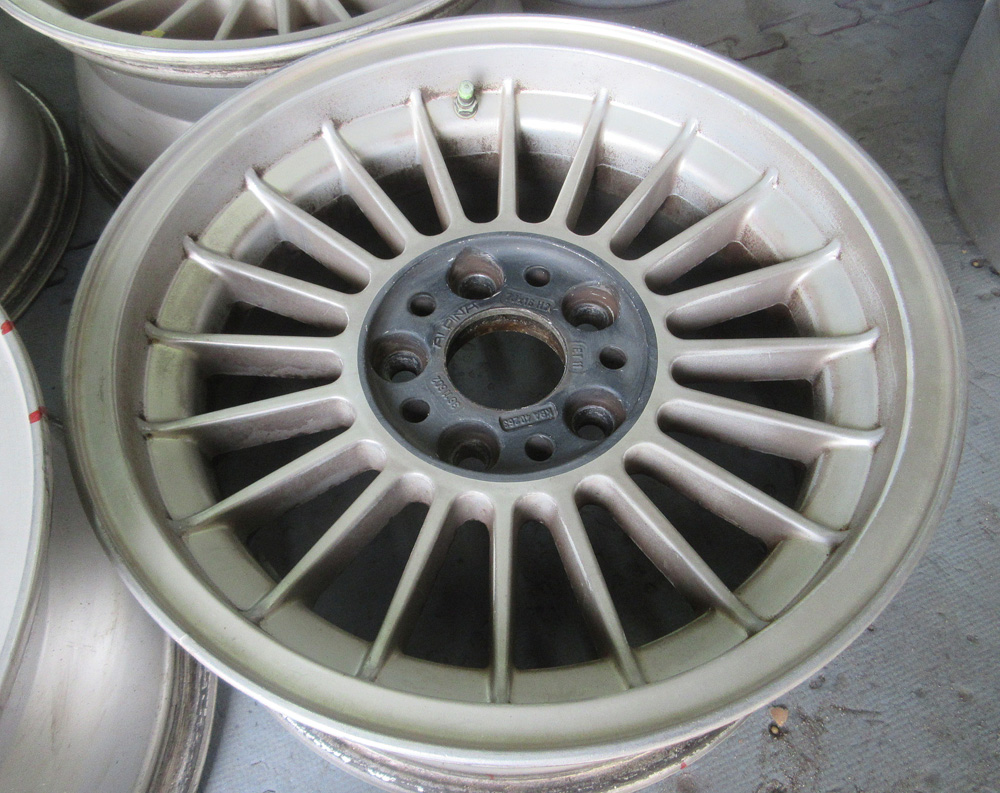

東京都のお客様・・20数年前のALPINAですのでそれなりに塗装劣化は有りますが大切に使われたいたようです。修理無しの程度良好で基礎を固めてお化粧のやり直しです。

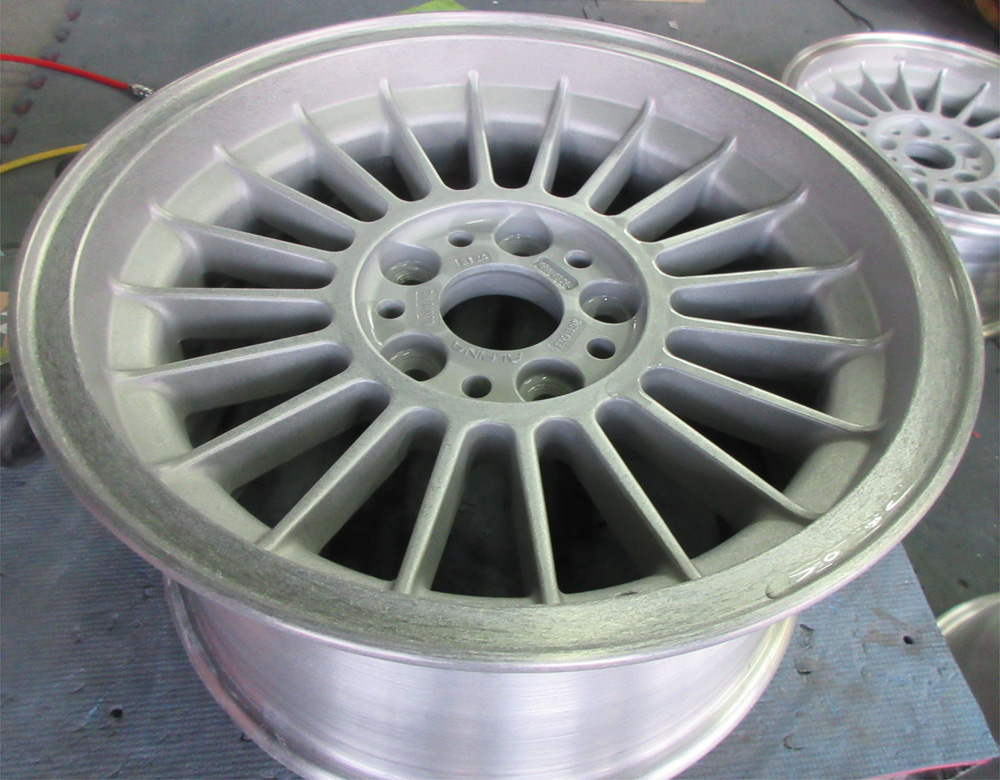

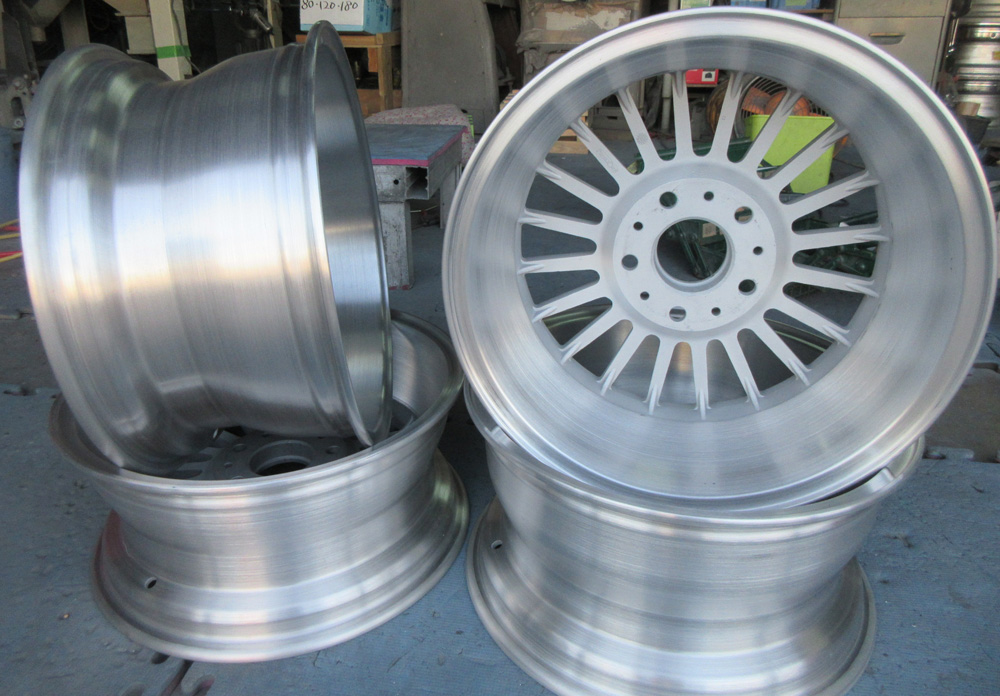

素材への耐久性重視でパウダーコートをベースとするためにまずは丸ごと塗装剥離からブラス研磨してさらインナー、側面のリム研磨をします。

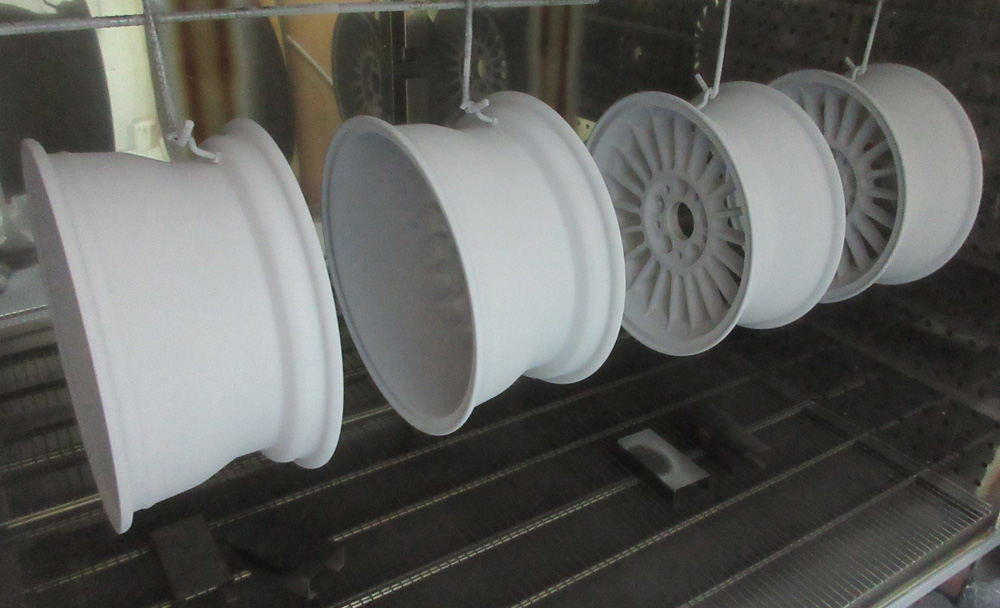

メインの最終仕上げが明るめのシルバーメタですのでベースとなる近似のパウダーシルバーを丸ごと吹き付けます。

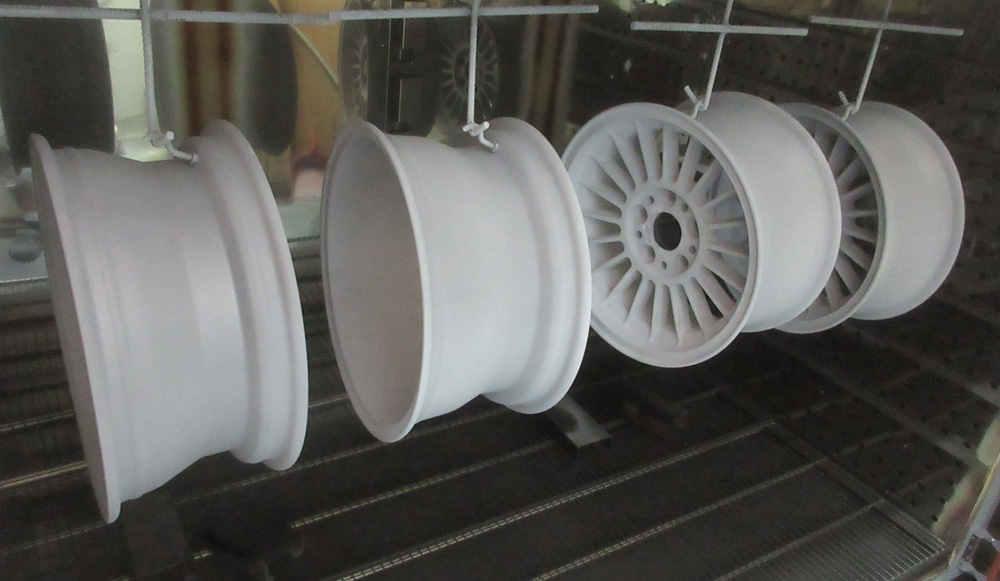

200℃で約10分焼いてパウダーが溶けて完成した状態です。

これで下地基礎は頑丈になりました。

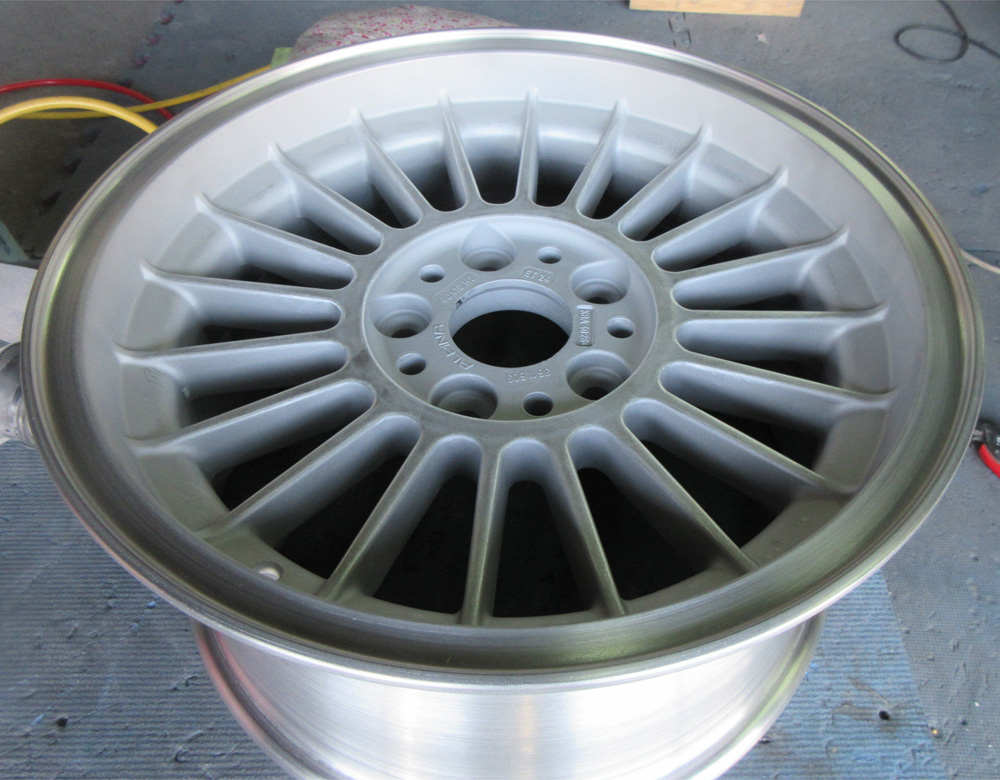

表デザイン面は溶剤ウレタンシルバーメタで塗装しますのでパウダー肌を足付けサイディングします。

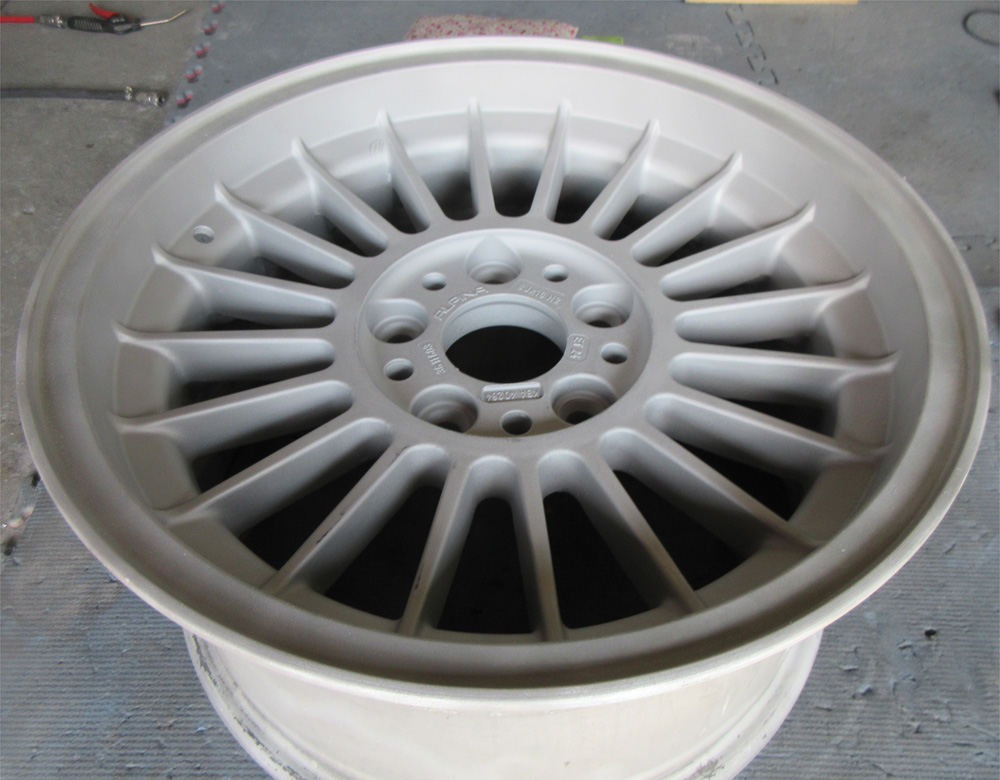

パウダー肌は硬いため600番手から1000番手までペーパーを換え1本ずつペーパー掛けをして肌を平滑に整えシルバーメタへの下処理をします。







スポークの多いフィンタイプはペーパー掛けに時間がかかります。

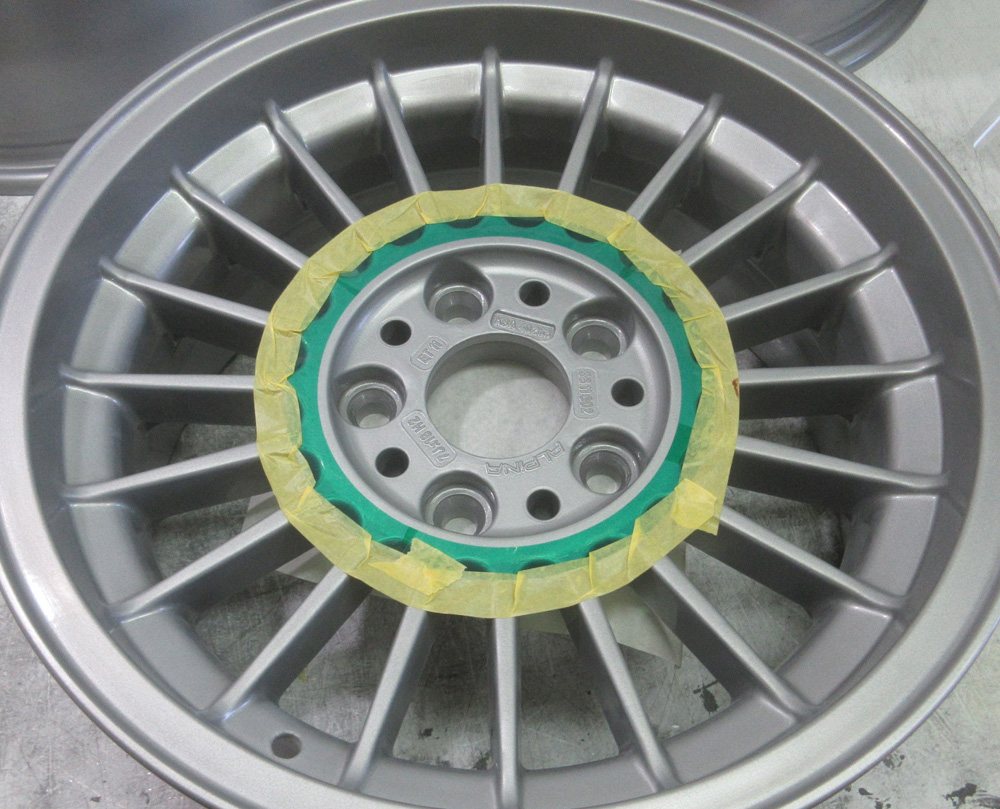

デザイン面をお化粧の溶剤で塗装する際インナーやサイド面へどうしても溶剤の塗装ミストが被り艶引き感が出てきます。インナーと側面はなるべくパウダー肌のままで残したい拘りでその部分をマスキングします。

インナーマスキングの理由はホイールのインナー側は汚れやすくブレーキパットも付き易いため溶剤よりパウダーの方が耐熱性があり肌が硬いため洗浄しやすくメンテの面でも断然有利だからです。

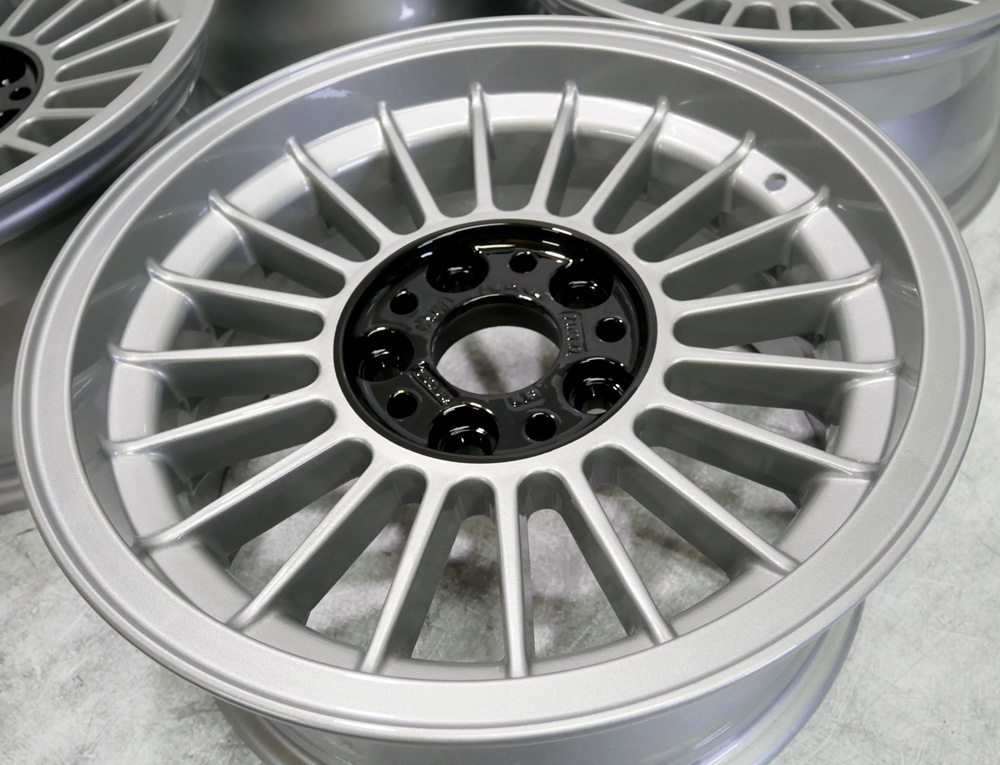

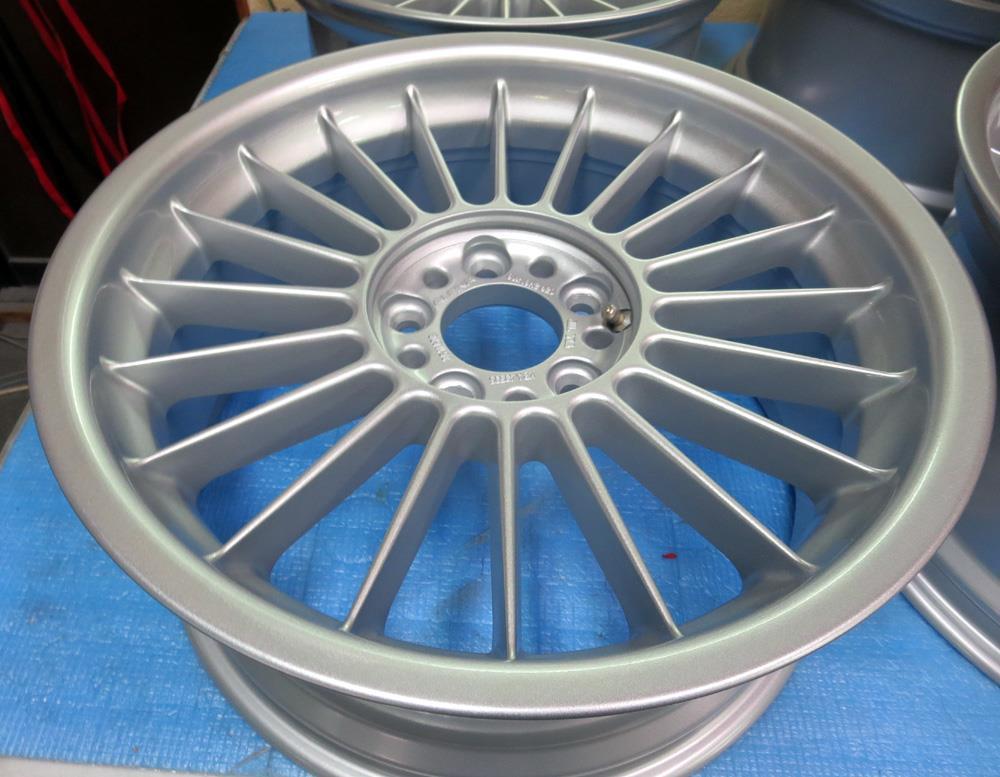

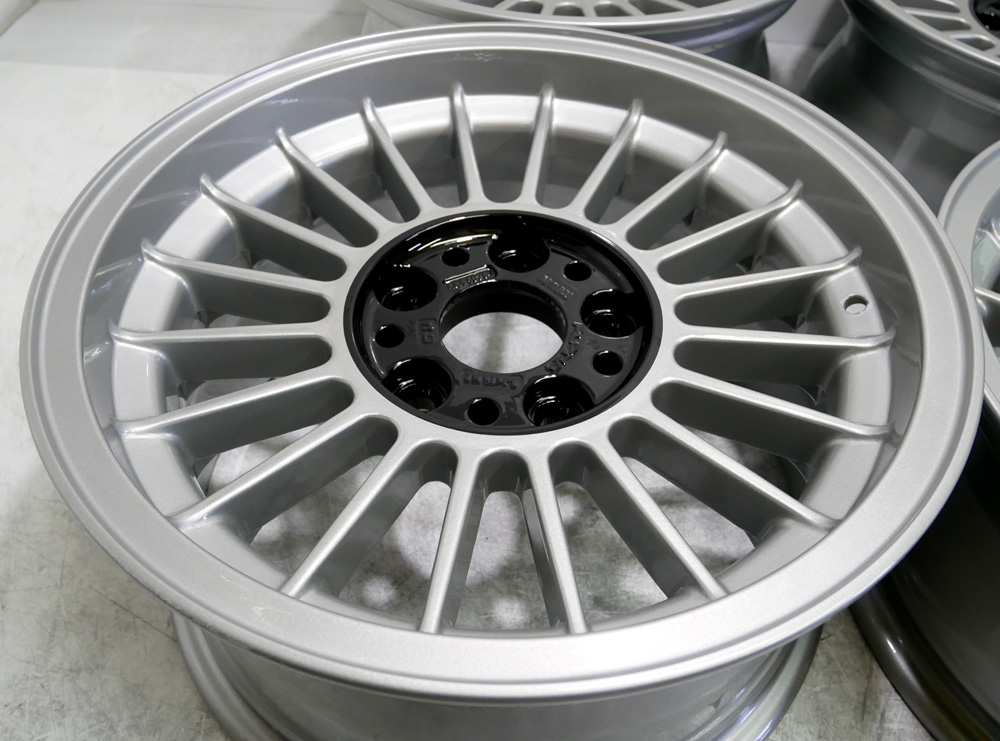

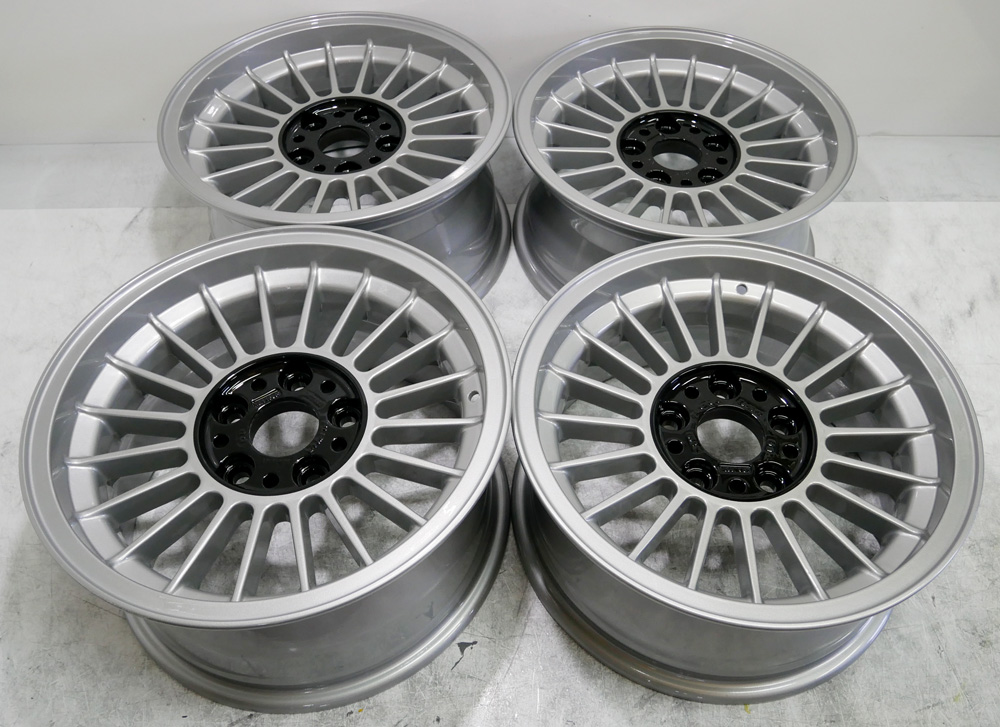

表デザイン面は溶剤ウレタンやや明るめのシルバーメタで完成です。









先塗りのウダーコート肌へ後塗りの溶剤カラーが被らない様にひと手間かけてインナーリムから側面リムをマスキングする拘りの理由・・・

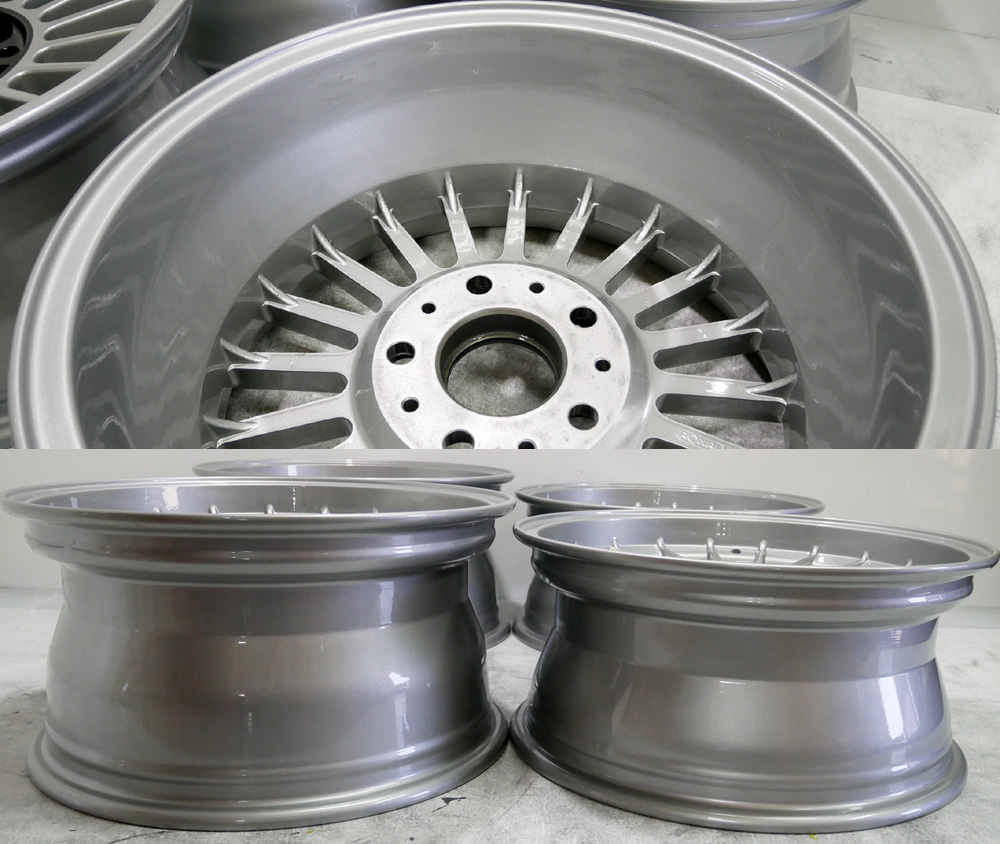

裏リムは普段汚れっぱなしでメンテ掃除が出来ませんので「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い」などの利点からインナーリムから側面リムへのパウダーコート肌残しがより効果的です。







溶剤ウレタンカラーへの再塗装で塗装剥離を要した場合はパウダーコートをベースとして塗装した方が断然お勧めです。



●溶剤系カラー(液体スプレー式)は、車のボディーカラーと同質ですので、耐久性は十分なレベルですが、傷に弱く、剥がれ易く、退色性に劣ります。しかし最大の利点は調合次第で無限のカラーが作れる事と部分修理、重ね上塗り、部分塗装が可能な事です。

●パウダーカラー(固体静電式)は調色が出来ない部分塗装や重ね上塗が出来ません。しかし最大の利点は密着性、退色性、耐久性、肌の硬さは溶剤ウレタンカラーの比では有りません。

完全無欠の塗装は存在しませんので、それぞれ一長一短があります。

目的に応じて使い分ければそれが、ベストな塗装の選択です。







スーパーミラーポリッシュ・BBF鏡面研磨・ハイパー塗装・ウレタンカラー塗装・粉体パウダー塗装など、磨きや塗装が出来ても、基本・土台となる確実な修理、修正が出来てないと見た目だけ綺麗にしても意味がありません!!





4本セットリフレッシュ・リメークに限り今年も送料往復無料キャンペーンを継続中です。



修理ついでに色換え、磨きなどお考えの方はこの機会に是非ご相談ください。



お問い合わせやお見積もりは会社メール

nishi@243ok.co.jp  の方へお願いいたします。

お電話でもお気軽にお問い合わせください。

0995-65-7225  担当ニシまで





(有)オートサービス西 HPはこちら

ホイール修正・リフレッシュ・リメークは
「全国対応のカスタム専門プロショップ 」オートサービス西へ

カレンダー

«12月»
1 2 3 4 5 6 7
8 9 10 11 12 13 14
15 16 17 18 19 20 21
22 23 24 25 26 27 28
29 30 31

カテゴリーリスト

アーカイブ

フィード
